VUV/UV宽带滤波器

China Distributor

北京波威科技有限公司

概述

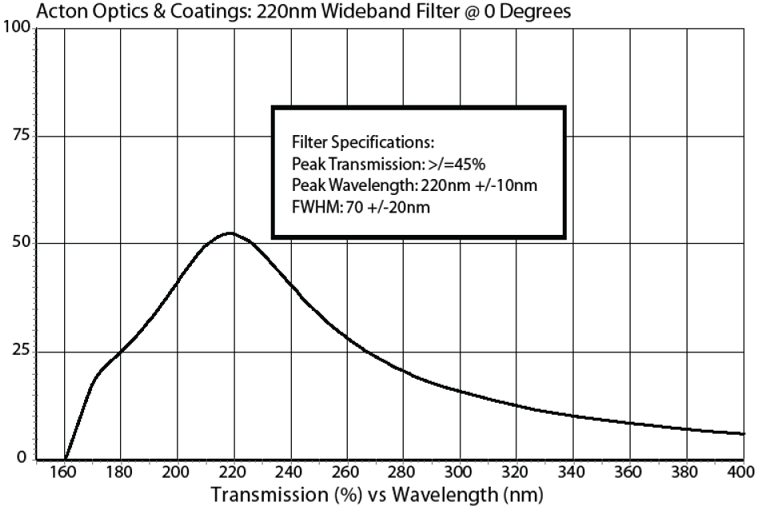

波长	FWHM（纳米）	最小峰值传输	0.5''零件编号	1.0''零件编号	2.0''零件编号
300 +/-10 nm	100 +/-25	45%	FW300-W-.5D	FW300-W-1D	FW300-W-2D
250 +/-10 nm	80 +/-20	45%	FW250-W-.5D	FW250-W-1D	FW250-W-2D
200 +/-10 nm	60 +/-20	45%	FW200-W-.5D	FW200-W-1D	FW200-W-2D
160 +/-10 nm	100 +/-25	45%	FW160-W-.5D	FW160-W-1D	FW160-W-2D
130 +/-10 nm	100 +/-25	40%	FW130-W-.5D	FW130-W-1D	FW130-W-2D

注：滤光片可用于高达 320nm 的所有波长。规格对于 FWHM，峰值透射率和峰值波长在峰值内波长范围。

标准带通滤光片的可用设计

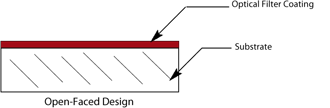

开放式 – 开放式设计包括一个表面带有滤光片涂层的基板。开面过滤器必须小心处理，因为柔软的过滤器涂层会暴露在外。通过使用熔融石英保护盖密封过滤器，可以减少湿气、大气污染物或处理造成的潜在损坏，如下所示（仅适用于 190nm 以上）。

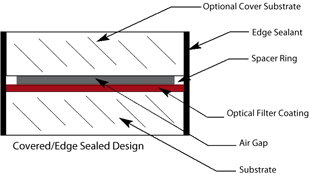

有盖 / 边缘密封 – 190nm 以上的滤光片可配备熔融石英盖以保护目的。如图所示，在基板之间放置一个间隔环以形成一个小气隙，然后密封边缘。这种设计使过滤器在处理时不会接触到脆弱的过滤器涂层。请注意，覆盖过滤器会使其透射率降低 2-3%。

边缘密封使过滤器的直径增加了大约 0.010 英寸（0.254 毫米）。覆盖和边缘密封过滤器的总厚度大约是开放式设计的两倍。确切的尺寸可从光学销售部门获得。

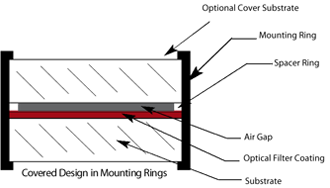

安装 – 如果需要，开面或封闭过滤器（无边缘密封剂）可采用金属安装环提供。环由铝制成，并经过黑色阳极氧化处理。安装滤光片会减小通光孔径并增加外径，如下所述。

-N、-B、-W 和 -VBB 滤波器的直径信息

注意：除非另有说明，否则过滤器以开放式形式提供

* 2.0“ 直径 122-157nm 滤光片厚度为 5mm

未安装的过滤器直径	直径公差	安装过滤器直径 ±0.005”	未封装的滤波器厚度	安装厚度	Clear Aperature
0.5 英寸（12.7 毫米）	+0.00 英寸/-0.005 英寸（0.127 毫米）	0.625 英寸（15.88 毫米）	0.079 英寸（2 毫米）	0.300 英寸（7.62 毫米）	0.450 英寸（11.43 毫米）
1.0 英寸（25.4 毫米）	+0.00 英寸/-0.005 英寸（0.127 毫米）	1.200 英寸（30.48 毫米）	0.098 英寸（2.5 毫米）	0.375 英寸（9.53 毫米）	0.800 英寸（20.32 毫米）
2.0 英寸（50.8 毫米）	+0.00 英寸/-0.005 英寸（0.127 毫米）	2.225 英寸（56.52 毫米）	0.197 英寸（4 毫米）	0.500 英寸（12.7 毫米）	1.900 英寸（48.26 毫米）
